Skids para sistema de dosificación de reactivos

Los skids de dosificación del tipo plug and play, desarrollados por Tecfluid Solutions, están conformados por todos los equipos y componentes necesarios para lograr una dosificación óptima de reactivos para los requerimientos dentro del proceso de Flotación Colectiva en la minería metálica, específicamente en el colector primario, colector secundario y espumante.

El cliente

Para un importante cliente del norte de Chile, dedicado a la extracción de cobre, el cual ocupa el 7mo lugar en volumen de metal producido a nivel nacional.

El desafío

El cliente requiere la dosificación de reactivos para el proceso de flotación colectiva, etapa en la cual se busca separar mediante la acción fisicoquímica, el metal del residuo.

¿En qué consiste la flotación colectiva?

En la minería metálica, luego de la etapa de molienda, el mineral pasa a la etapa de Flotación Colectiva, la cual corresponde a un proceso fisicoquímico en el cual se producen reacciones dentro de una celda, mediante la adición de reactivos químicos al sistema. En esta etapa, el objetivo es separar los minerales sulfurados del metal de otros minerales y especies que componen la mayor parte de la roca original, inicialmente modificando la tensión superficial mediante un reactivo espumante, que muta la condición hidrofílica a propiedades hidrofóbicas de especies minerales, para lograr que burbujas de aire se adhieran al mineral útil (mena) y lo enriquezcan en una espuma.

Los reactivos espumantes alteran la tensión superficial de líquidos. Su estructura les permite agruparse hasta formar otra fase distinta del resto del fluido, formando una espuma que separa el mineral del residuo. Su objetivo es producir burbujas resistentes, de modo que se adhiera el mineral de interés.

Las burbujas de aire que se generan arrastran hacia la superficie los minerales sulfurados, desbordando la celda de flotación hacia la etapa siguiente. Este proceso puede repetirse en varios ciclos, de manera que en cada uno de ellos se vaya produciendo un producto cada vez más concentrado.

Por otro lado, los reactivos colectores, favorecen la condición hidrofóbica y aerofílica de las partículas de metal sulfurado que se quieren obtener, para lograr la separación del agua y que éstos se adhieran a las burbujas de aire. Luego de pasar por la flotación colectiva, de ser necesario pasan a la flotación selectiva.

La solución

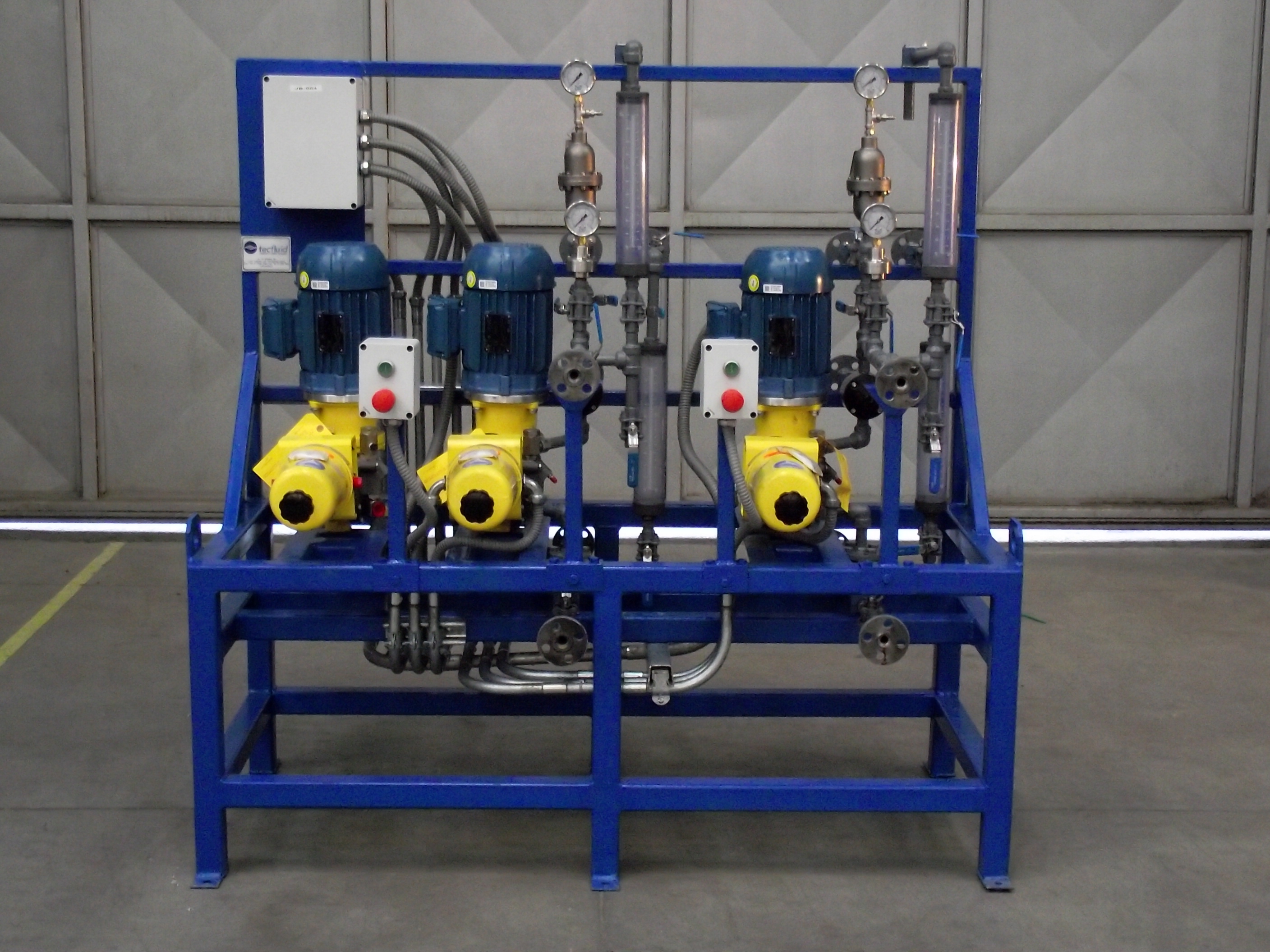

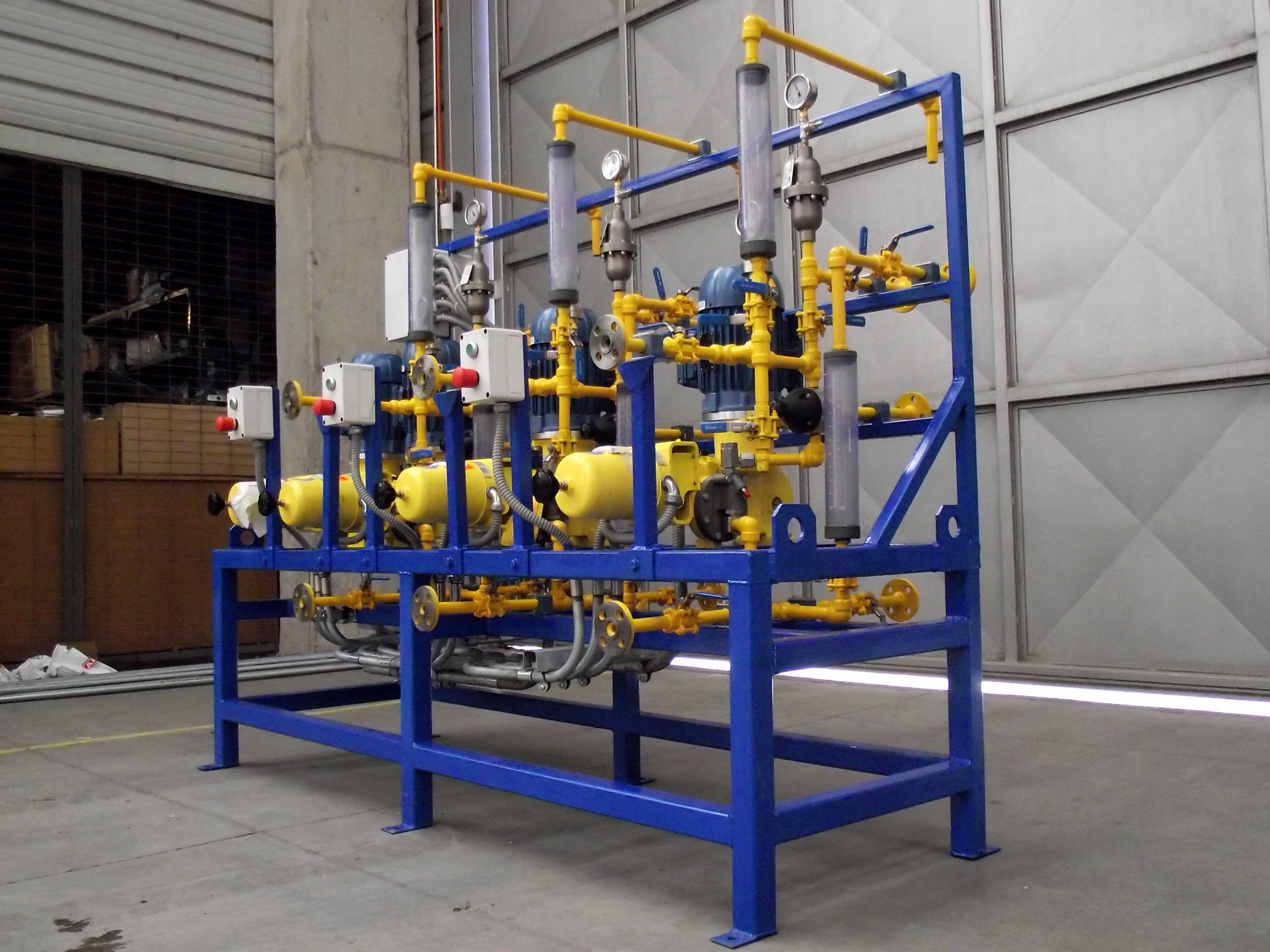

Para este proyecto, diseñamos y fabricamos tres skids de dosificación de reactivos. Uno para Colector Primario y el otro utilizado en Colector Secundario, cada uno compuesto por cuatro bombas dosificadoras Milton Roy, en configuración 3+1 (1 bomba Spare, stand by), con los respectivos accesorios para las bombas operando. El tercer skid, utilizado en la dosificación de espumante con tres bombas dosificadoras, en configuración 2+1 (1 bomba Spare, stand by), también con accesorios para que sólo deba ser instalado para funcionar (plug & play).

Estos skids de dosificación de reactivos, se ajustan a los requerimientos del proyecto del cliente, en el cual se integran 11 bombas dosificadoras de acero inoxidable 316 (piping, cabezales de las bombas dosificadoras y accesorios), distribuidas en 3 skids de dosificación; las válvulas de alivio y contrapresión; los amortiguadores de pulso; las columnas de calibración; manómetros y todos los componentes requeridos para la dosificación. El sistema fue provisto ensamblado y listo para su montaje en terreno, gracias a esto, se disminuyen las actividades de construcción en terreno, debiendo conectarse a la salida de los estanques diarios en las líneas de reactivos. Estos skids permiten garantizar la instalación y los componentes de dosificación como unidad completa.

Los skids incluyen lo siguiente:

• Bomba dosificadora Milton Roy.

• Filtro tipo Y.

• Válvula de contrapresión.

• Válvula de alivio de presión.

• Válvulas de bola.

• Amortiguador de pulso.

• Columna de calibración.

• Probeta de medición manual.

• Manómetros.

• Piping skid de dosificación.

• Estructura y soportes para instalación de componentes del skid.

• Tablero eléctrico de conexión de las bombas.

Además de todos los componentes que se requieran para el proceso de dosificación, en Tecfluid Solutions también ofrecemos la asistencia en el montaje y puesta en marcha (PEM); los planos del skid de dosificación; el manual de instalación, operación y mantenimiento de los equipos; Plan de inspección y ensayos, pruebas hidráulicas.
