Planta de Pretratamiento Compacto

Esta integración ha sido desarrollada para una empresa de servicios sanitarios, para su planta de tratamiento de aguas servidas (PTAS) en el sur de Chile, la cual se encarga de recoger las aguas procedentes de una población, eliminando las sustancias contaminantes mediante la separación de la carga de sólidos que contienen las aguas residuales.

El desafío

El cliente requiere la eliminación de los sólidos gruesos, de las arenas y de las grasas presentes en las aguas residuales poblacionales recogidas.

La solución

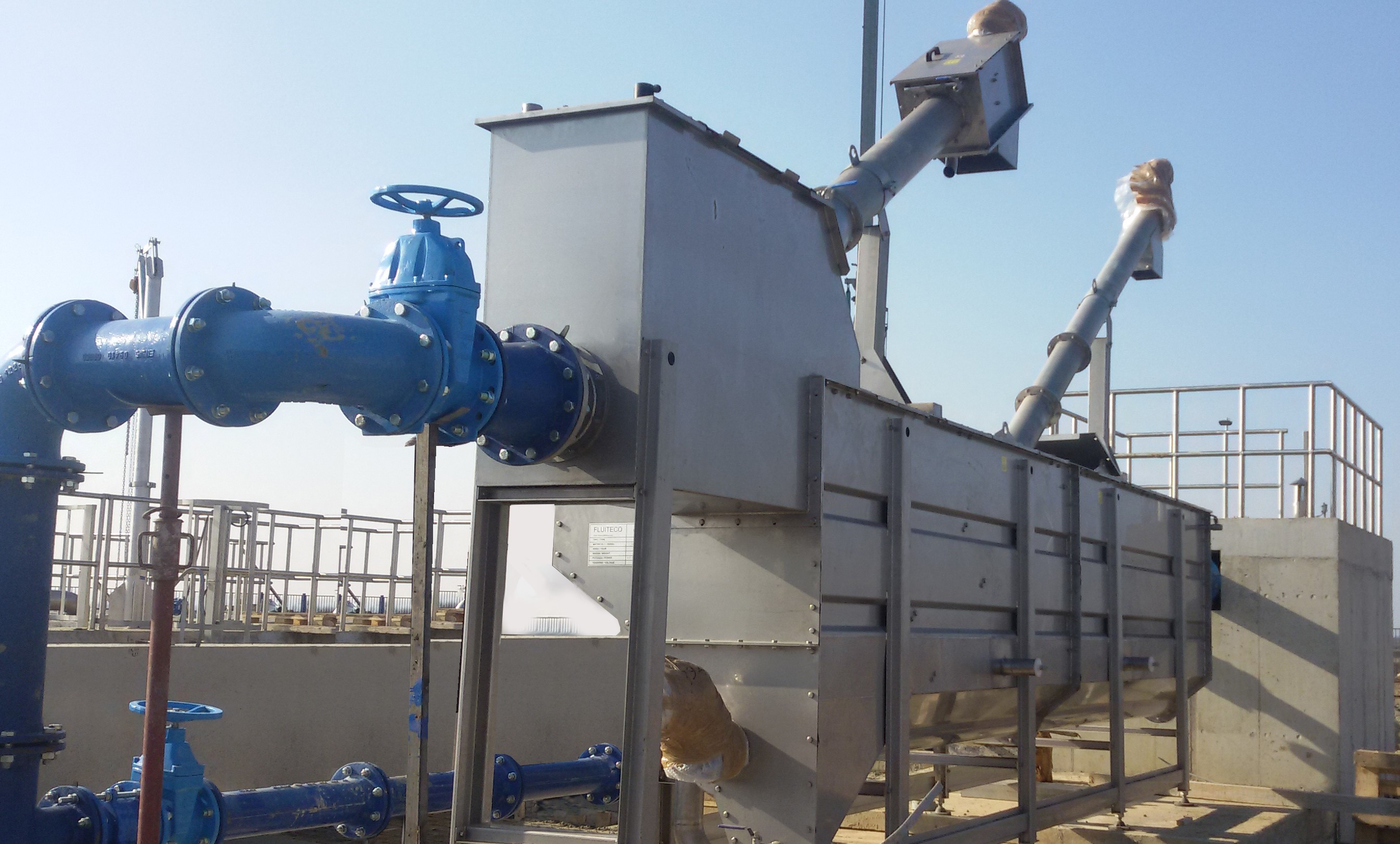

La integración desarrollada por Tecfluid Solutions se compone de un equipo de pretratamiento compacto modelo WAU 3/30 con tanque, marca Fluiteco (de origen italiano). Con capacidad máxima de 40 litros por segundo. El equipo está construido en acero inoxidable AISI 304 l 3 mm. Esta integración, también incluye una bomba de cavidad progresiva para la extracción de grasas, un soplador (bomba Booster para lavado) y un tablero eléctrico de fuerza y control.

Principio de funcionamiento

WAU3 se utiliza para pretratar las aguas residuales antes de ingresar a la PTAS. Realiza tres operaciones: tamizado, eliminación de arena y eliminación de grasa.

El agua residual pasa a través del tamiz, donde se eliminan los sólidos más grandes: el tornillo tamiz también lava y compacta los sólidos antes de la descarga, elevándolos y compactándolos hasta la boca de descarga que, a través de una rampa, los deposita en un contenedor apropiado.

Las aguas residuales fluyen hacia el tanque de sedimentación, donde tiene lugar la sedimentación de arena. Con el fin de mejorar este proceso se utiliza un deflector especial para obtener un flujo laminar así como para reducir el influencia de la temperatura. La arena sedimentada se retira, elevándola hasta la superficie mediante un tornillo transportador, donde es depositada mediante una rampa en otro contenedor.

Por último, las partículas suspendidas, como aceites, grasas y otras materias, son homogenizadas por un sistema de soplado de aire a lo largo del lado del tanque de sedimentación, concentrándose en el área destinada a su extracción. Las cuales son eliminadas por el raspador de escoria y recogidos en un tanque lateral.

Características de fabricación

Tornillos: acero al carbono de alta resistencia o inoxidable AISI 304/316.

Tornillo recolector de arena con eje central, tornillo horizontal helicoidal con eje central, tornillo clasificador arenas con eje central.

Estructura: inoxidable AISI304/316.

Cesta de tamizado: chapa perforada o cuña wira.

Protección contra el desgaste: barras atornilladas AISI 304/316.

Caudales: hasta 150 litros por segundo.

Tablero de fuerza y control

Con índice de protección 55 (IP55), está habilitado para:

  • - Accionamiento, control y protección de la bomba de lavado (Booster);
  • - Accionamiento, control y extracción de grasas;
  • - Accionamiento, control y protección sistema de compresión.
  • - Control de torque equipos.
  • - Control por PLC.
  • - PLC con comunicación Modbus TCP IP o Ethernet.
  • - Panel de control HMI Touch 7".
  • - Control para lavado automático.

Principales ventajas

La planta de pretratamiento compacto es de fácil instalación (integración del tipo Plug & Play), sólo requiere un anclaje en el cimiento del recinto y su conexionado a la tubería de entrada y salida. Por lo que no requiere trabajos de construcción adicionales en el lugar de instalación; la cual también es posible en zonas de espacio reducido (con opciones de personalización de la planta al espacio disponible); no genera olores ni salpicaduras; la planta de pretratamiento compacto también ofrece seguridad en su funcionamiento; junto con un bajo coste de mantenimiento; además de que la extracción por separado de las arenas, grasas y sólidos gruesos, ofrece una alta eficiencia en su funcionamiento.
