Skids mesa de carga-descarga fluidos Tecfluid Redlands

Las islas de carga son sistemas que se utilizan para cargar combustible en camiones aljibes, en configuraciones de hasta 150 GPM para estaciones de servicio y 300 GPM para aplicaciones mineras o industriales. Funciona como un surtidor para los camiones en las diferentes industrias que presentan este requerimiento, con la finalidad de poder controlar de manera precisa y segura la carga de camiones.

Para comenzar la operación de este skid de mesa de carga, es necesario partir por la seguridad, ésta se logra conectando el equipo al sistema sensor de tierra y sobre llenado de Liquip de OPW Australia, el cual se conecta al camión aljibe con el acople Api Plug, en donde se verifican los sensores del camión y se genera “tierra” entre los equipos resguardando que no se generen "chispas" que puedan poner en riesgo el funcionamiento de los equipos y seguridad, por la estática.

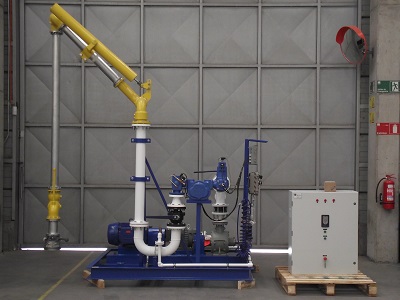

Mesa de Carga Tecfluid Chile

Una vez conectados los sistemas de seguridad, pasamos a los equipos de la operación de la integración la cual se conforma por una bomba de paleta marca Corken 4"X3" con su respectivo moto reductor de 20hp que toma el fluido diésel desde los estanques y lo bombea hacia el medidor volumétrico ANSI 3", TCS 3000. Contabilizando de esta forma el volumen que viene desde la bomba y en conjunto con el cabezal electrónico TCS 3000 comandan los accesorios que cumplen la función de dar la partida a la bomba a través de señales que están comandados por su tablero respectivo, dar corte a la válvula de 2 etapas TCS cuando se cumpla la cantidad de combustible que se pre-setea en el cabezal electrónico. Con 2 cortes, uno de alto caudal y el segundo para bajar la intensidad y aportar con la precisión. De esta manera se coordina la operación de tal manera que el cabezal electrónico es el que comanda la operación completa, después pasa por un brazo de carga Redlands 4” bottom loading con un acople Liquip API, que cumple la función de conectarse con el camión, todo esto acompañado de accesorios: como filtros en la succión, válvulas de alivio, válvulas de corte, que entregan una operación segura en su diseño basado en el decreto 160, además de agregar toda esta integración en un bastidor para hacer la instalación para el cliente un plug and play del skid.

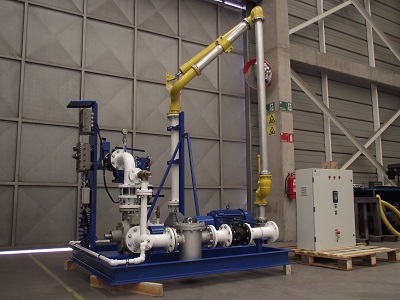

Mesa de Carga Tecfluid Chile

Los adicionales que se pueden incluir son:

  • - Conjunto motor bomba centrifuga o de desplazamiento positivo.
  • - Válvula de alivio térmico.
  • - Accesorios: filtro en succión, manómetros en succión y descarga, tablero de control (fuera de área clasificada), y modificaciones en el medidor volumétrico dependiendo del área clasificada en la que se encuentre el skid.

Ver Brazos de Carga Redlands

Ver Contador Volumetrico TCS
