Agitación, Lavado de Tanques, Contadores Volumétricos y Brazos de Carga

Brazos de Carga

marca Producto

Brazos de Carga Redlands

Procedencia:   Brasil Caudales máximos:   429 m3/h (7154 LPM)

Los brazos de carga Redlands están diseñados con la más completa línea de accesorios para carga de camiones aljibes, vagones, barcos y otros. Siempre buscando satisfacer las necesidades de los procesos propios de cada cliente. Estos brazos están fabricados para operar en diversos mercados, como minería, estaciones de servicio, industria alimenticia, industria general (lubricantes, químicos, asfalto), Oil&Gas, donde se requiere la utilización de sistemas de carga/descarga que atiendan adecuadamente a las normativas aplicadas en el manejo de fluidos químicos, tóxicos e inflamables.

Los brazos de carga consisten en un sistema conformado por un brazo primario, un brazo secundario y juntas giratorias los cuales permiten que el brazo se pueda desplazar en diversos grados de libertad acorde al tipo de junta giratoria que se instale. Existen diversos tipos de juntas giratorias: Estilo 10 para obtener 3 planos de rotación, Estilo 30 para obtener un plano de rotación, Estilo 60 para 2 planos de rotación, entre otros. Además, los brazos de carga se conforman de un resorte el cual permite que el brazo sea manipulable independiente de cuan pesado sea. El funcionamiento del brazo de acuerdo al tipo de resorte que posea son:

Resorte de Torsión: Brazos equipados con contrabalance de torsión que se trata de un conjunto sólido y compacto que puede ser montado directamente en la base de la junta giratoria. Este permite un abastecimiento seguro y fácil.

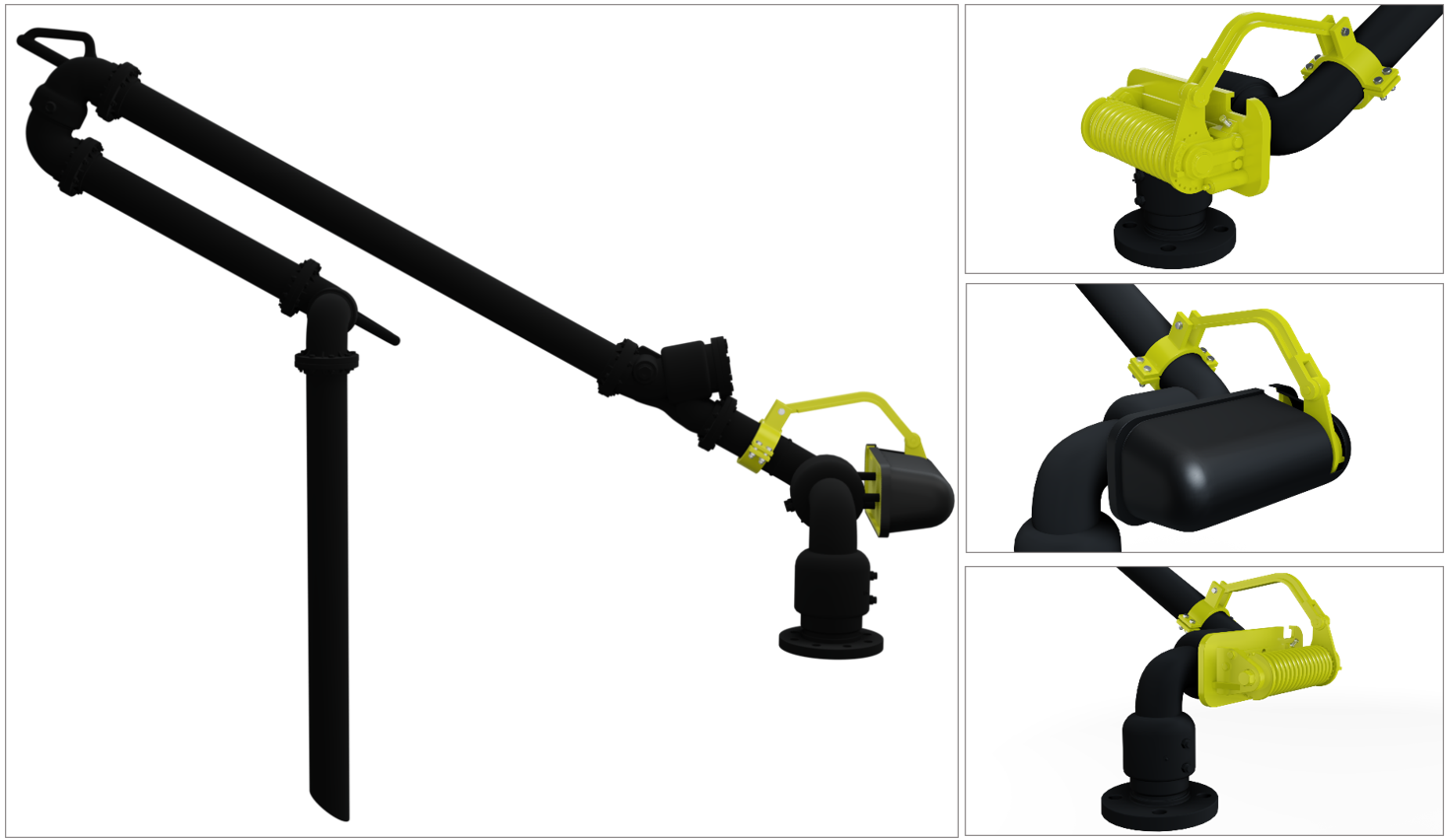

Resorte (Muelle) de Torsión - Redlands

Resorte de Compresión: Brazos equipados con contrabalance por compresión que proporcionan una fácil regulación y un aumento significativo del espacio en plataformas que necesitan toda el área en torno de la junta giratoria base.

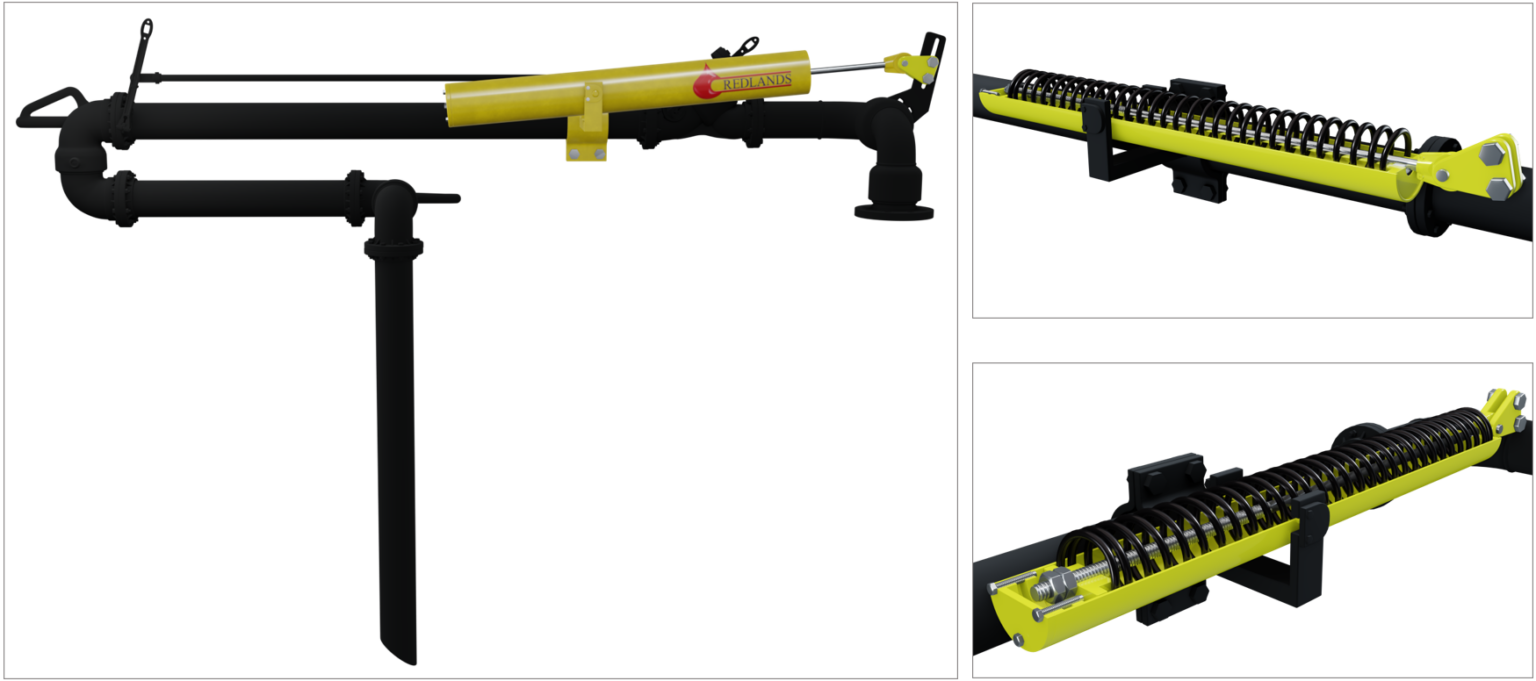

Resorte (Muelle) de Compresión - Redlands

Dependiendo de donde se realice la carga del fluido, los brazos de carga se clasifican en dos tipos:

1. Brazos Top Loading

Brazos donde la carga de fluido se hace por arriba, compuestos por juntas articulables (rotaciones de 360°) para proporcionar mayor movilidad y tener mayor alcance de puntos de abastecimiento. Es una excelente alternativa para llenar vagones-tanques y/o camiones con varios compartimientos. Existen 3 tipos:

- Brazo tipo E: Es la versión más sencilla, compuesto por un brazo primario y un brazo secundario. Se recomienda para instalaciones de poco movimiento y situaciones en las que la posición del punto de carga es fija o presenta un solo compartimiento.

- Brazo tipo C: Brazo comúnmente utilizado en instalaciones de carga aérea. Este brazo presenta mayor alcance que el anterior, ya que presenta un brazo intermedio que le permite aumentar el doble su longitud. Es una excelente alternativa para llenar camiones cisternas con varios compartimientos.

- Brazo tipo B: Brazo diseñado para instalaciones con alto volumen de carga, el cual tiene un mayor alcance sin aplicar cargas pesadas a las juntas giratorias.

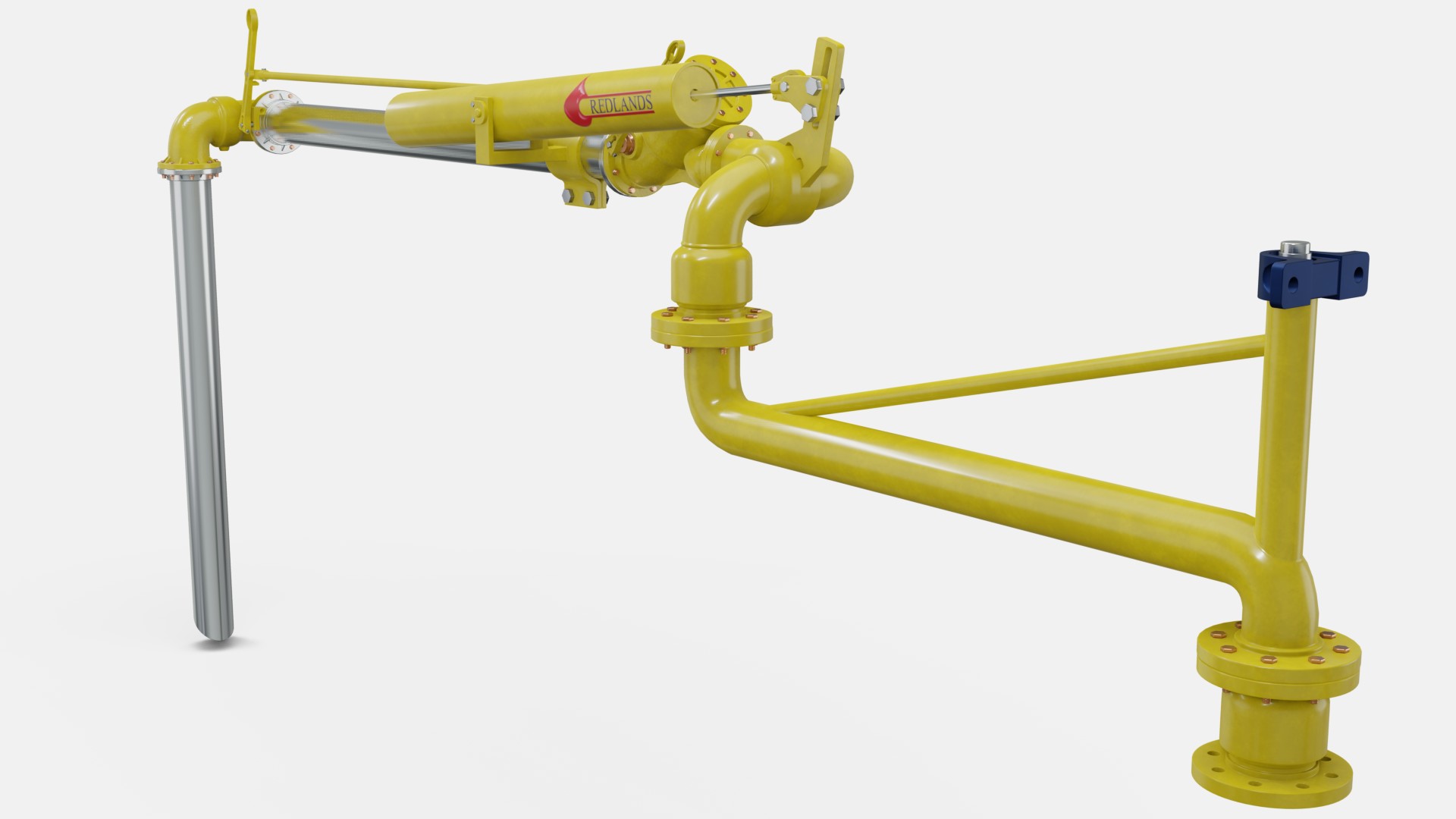

Brazo de Carga Redlands | Top Loading | Serie B

2. Brazos Bottom Loading

Corresponden a brazos de carga por el fondo de los camiones (o por el costado), los cuales fueron diseñados para tener las siguientes ventajas: Mayor velocidad de carga, mayor seguridad de operación al evitar que un operador esté en la parte superior expuestos a inhalación de gases y menores costos al evitar la necesidad de plataformas y escaleras basculantes cuando la carga es por arriba. Existen 3 tipos de brazos:

- Brazo tipo M: Brazo más simple que solo utiliza tubos rígidos y permite un menor cruce de brazos.

- Brazo tipo G: Brazos diseñados para brindar seguridad y comodidad en la carga de camiones cisterna, vagones, etc.

- Brazo tipo P: Brazos que utilizan una manguera como punto de carga con el fin de dar un mayor entrelazado de brazos, lo que se conoce como islas de cargas, y un acoplamiento simultaneo para camiones como un sistema de carga por abajo conforme a los estándares API 1004.

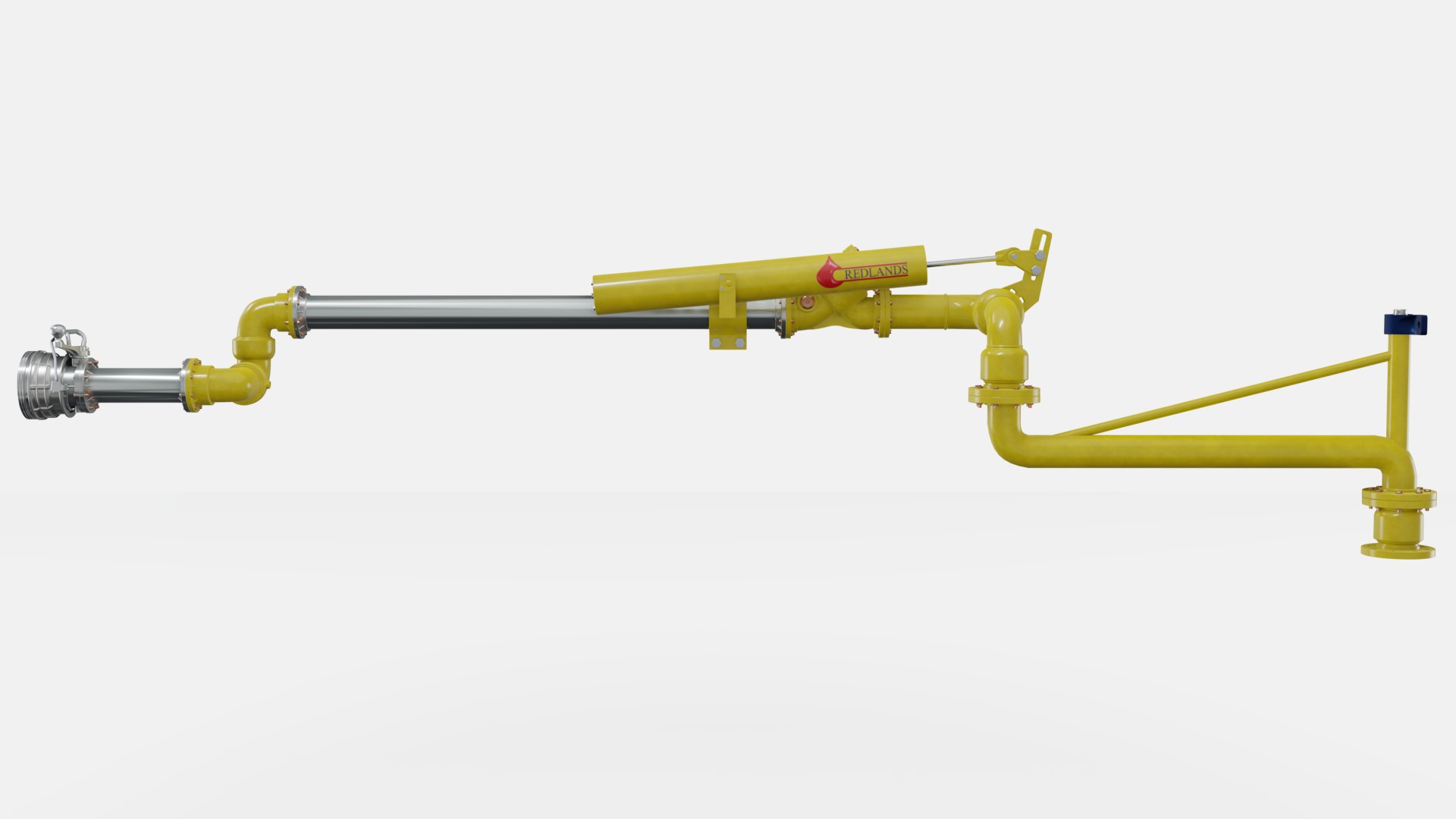

Brazo de Carga Redlands | Bottom Loading | Serie G

Redlands además, cuenta con diversos accesorios para hacer más completos estos sistemas, como lo son: Accesorios para la carga segura de camiones como lo son: monitores de tierra y sobrellenado, caja de conexiones para puesta a tierra, API plug, Acople bajo estándar API, Acoples de conexión en seco. También cuenta con escaleras basculantes, succiones flotantes, juntas giratorias, entre otros accesorios.

En Tecfluid S.A Chile contamos con accesorios para la carga de camiones: Acople API, monitor de tierra y sobrellenado, caja de conexiones, Api plug, así como un departamento de Servicio Técnico capacitado.

Ver Skid Mesa de Carga | Tecfluid - Redlands
